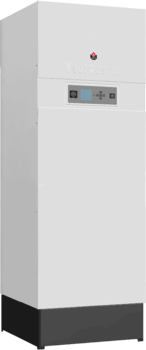

ACV Heat Master 70 TC Brennwertgerät Erdgas
Speditionsversand
Lieferzeit 15-20 Werktage **
- Artikel-Nr.: 51003225
- Artikelzustand: Neu
- Herstellernummer: 5652401
Nutzleistung 69,9 kW
Wärmetauscher und Trinkwasserbehälter aus Edelstahl.
Vollständige... mehr
Produktinformationen "ACV Heat Master 70 TC Brennwertgerät Erdgas"
- Nutzleistung 69,9 kW
- Wärmetauscher und Trinkwasserbehälter aus Edelstahl.
- Vollständige Kondensation im Brauchwasser- und Heizbetrieb.
- Reduzierter Wartungsaufwand durch selbstreinigenden, rauchgasseitigen Edelstahlwärmetauscher.
- Standgerät mit großem Wasserinhalt, besonders geeignet bei Kesseltausch von Bestandsanlagen.
- Noch einfachere Installation durch optionale Anschlussgruppe.
- Außergewöhnlich hohe Brauchwasserleistung mit 87 l/min. (HM 85 TC).
- SYSTEM TANK-IN-TANK
Eigenschaften
| Gesamtinhalt | 315 | L |
| Heizfläche des Brauchwasserspeichers | 3,4 + 0,9 | m² |
| Brauchwasserinhalt | 190 | L |
| Brauchwasseranschluss | 1 M | inches |
| Hydraulischer Druckverlust (ΔT10K) | 9,3 | mbar |
| Kippmaß | 2277 | L/h |
| max. Betriebstemperatur | 87 | °C |
| max. Betriebsdruck (sekundär) | 8,6 | bar |
| max. Betriebsdruck (primär) | 3 | bar |
| Leergewicht | 298 | kg |
Warmwasserleistung
| Spitzendurchsatz 40°C | 716 | L/10’ |
| Spitzendurchsatz 1. Stunde bei 40°C | 2455 | L/60’ |
| Dauerleistung 40°C | 2087 | L/h |
| Spitzendurchsatz 1. Stunde bei 45°C | 2083 | L/60’ |
| Dauerleistung 45°C | 1789 | L/h |
| Spitzendurchsatz 60°C | 348 | L/10’ |
| Spitzendurchsatz 1. Stunde bei 60°C | 1391 | L/60’ |
| Dauerleistung 60°C | 1252 | L/h |
| Aufheizdauer von 10 auf 80°C (Wärmezufuhr durch Kessel) | 27 | min |
| max. Wärmebelastung (Heizung) LCV | 69,9 | kW |
| max. Wärmebelastung (Heizung) HCV | 77,6 | kW |
| Nutzleistung max. (80/60°C) | 68,0 | kW |
| Nutzleistung min (80/60°C) | 20,9 | kW |
| Wirkungsgrad bei 30 % Leistung (EN677) | 109,0 | % |
| Heizungsanschluss | 6/4 F | Ø inches |
| Gasanschluss | 3/4 M | Ø inches |
| Hydraulischer Druckverlust bei Δt = 20 °C | 9 | mbar |
| Gasdurchsatz (max. Leistung) | 7,2 | m³/h |
| Gasdurchsatz G25 (max. Leistung) | 8,3 | m³/h |
| Kaminanschluss | 100/150 | Ø mm |
| Betriebsspannung | 230 | V |
| IP-Schutzart | 30 | |
| Stromverbrauch | 210 | W |
| Betriebsspannung | 230 | bar |
| NOx-Ausstoß max. Leistung | 65 | mg/kWh |
Abmessungen
| Abmessungen - Tiefe (ohne Anschluss) | 753 | mm |
| Abmessungen - Höhe (ohne Anschluss) | 2170 | mm |
| Abmessungen - Länge (ohne Anschluss) | 690 | mm |
| Abmessungen - Tiefe (mit Anschluss) | 790 | mm |
| Abmessungen - Höhe (mit Anschluss) | 2170 | mm |
| Abmessungen - Länge (mit Anschluss) | 690 | mm |
