Abwasser-Hebeanlage. SANISTAR C102 W
Einsatz: Fördern von Abwasser und
Fäkalien, auch mit groben... mehr

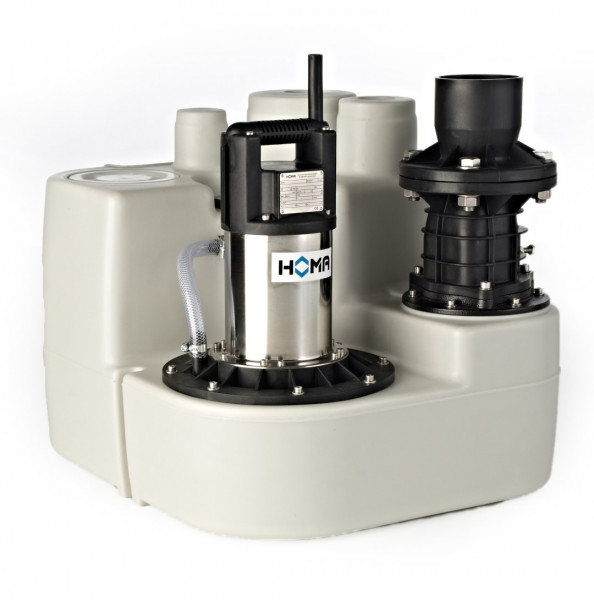

Produktinformationen "HOMA Abwasser-Hebeanlage Sanistar C 102 W"
Abwasser-Hebeanlage. SANISTAR C102 W
Einsatz: Fördern von Abwasser und
Fäkalien, auch mit groben und faserigen
Bestandteilen. Zur Entwässerung von
unterhalb der Rückstauebene liegenden
Räumen, in denen Abwasser anfällt, z.B.
aus Toiletten, Waschbecken, Duschen,
nach DIN 1986. Max. Temperatur des
Fördermediums: 35 C, kurzzeitig bis 60
C. DIN EN 12050-1: TÜV Zertifiziert,
Bauart geprüft und überwacht. Bauart:
Überflutungssichere Einzelhebeanlage mit
Steuerung, Sammelbehälter und einer
Pumpe anschlussfertig montiert.
Sammelbehälter: Unverrottbarer, gas- und
geruchsdichter Kunststoff-Behälter.
Zuläufe:DN 100 horizontal,180 mm Höhe DN
100 horizontal,250 mm Höhe DN 100
vertikal,DN 40 vertikal DN 150
horizontal,DN 150 vertikal.
Druckanschluss: Flansch DN 80 und
elastisches Übergangstück DN
80/Durchmesser 89. Im Druckanschluss
integrierte weichdichtende
Rückschlagklappe. Entlüftungsstutzen: DN
70 vertikal. Anschluss für
Handmembranpumpe: R 1" IG.
Reinigungsöffnung mit Schraubdeckel.
Steuerung: Pneumatische Niveausteuerung
mit Staudruckschaltung. Elektronisch
geregelter Nachlauf der Pumpen
verhindert Schlammablagerung und
Verstopfen. Elektronisches Schaltgerät
zur Steuerung und Überwachung aller
wichtigen Betriebsfunktionen mit Meldung
aller eventuell auftretenden Störungen.
Motorschutz mit Temperaturüberwachung
der Wicklung. Optische Störanzeige.
Alarmsignal durch eingebauten Summer.
Potentialfreie Sammelstörmeldung
optional nachrüstbar, siehe Zubehör.
Drehrichtungs-Kontrollanzeige. - Abfrage
von Betriebsstunden, Schaltspielen,
Wartungsintervall, unnormale
Betriebsbedingungen - Veränderung der
Schaltniveaus. Hydraulik: Im
Sammelbehälter integrierter
Pumpenkammer. Vertikaler Druckanschluß
DN80. Freistrom (Vortex)-Laufrad mit
einem freien Durchgang von 40 mm. Motor:
Druckwasserdichter Elektromotor mit
2-poliger Wicklung. Isolationsklasse der
Wicklung F, Schutzart IP 68.
Thermofühler in der Wicklung zur
Temperaturüberwachung. Wellenlagerung:
Robuste, wartungsfreie, dauergeschmierte
Wälzlager. Dichtung: 3-fache
Radialdichtung. Betriebsart:
Aussetzbetrieb. Werkstoffe:
Sammelbehälter: Polyethylen Laufrad:
Stahlguss GS52 Druckdeckel Pumpe:
Kunststoff PP-GF Motorgehäusedeckel:
Kunststoff PP-GF Motorgehäuse: Edelstahl
1.4301 Motorwelle: Edelstahl 1.4104
Rückschlagklappengehäuse: Kunststoff
PP-GF Druckdeckel RSK: GG EN-GJL-250
Mechan. Verbindungsteile: Edelstahl
Elastomere: NBR Wellendichtringe: NBR
Oberlager: Rillenkugellager Unterlager:
Rillenkugellager Technische Daten:
Förderstrom Q: 28,0 m3/h - 0,0 m3/h
Förderhöhe Hman: 1,0 m - 9,5 m Anzahl
Pumpen: 1 Behältervolumen: 70L Leistung
P1: 1,2 kW Leistung P2: 0,9 kW Frequenz:
50 Spannung: 230 V Stromart:
Wechselstrom Nennstrom: 5,3 A Startart:
Direkt Druckanschluss: DN80 Gewicht: 32
kg Drehzahl: 2900 1/min Anschlusskabel:
H07RN-F - 5G1,5 Länge Anschlusskabel: 3
m Lieferumfang: Behälter mit Pumpe,
weichdichtender Rückschlagklappe,
Druckanschluß mit Flansch DN 80 und DN
80/DN 100 elastischem Übergangsstück mit
Schellen. Elastische Verbindungsstücke
für Zulauf DN 100 und Entlüftung DN 70
mit Schellen. Pneumatische
Niveausschaltung. Elektronisches
Steuergerät mit Netzkabel und Stecker.
Fabrikat: HOMA Typ: SANISTAR C102 W
