Abwasser-Hebeanlage SANISTAR PLUS 630 D
Einsatz: Fördern von Abwasser und
Fäkalien, auch mit... mehr
Produktinformationen "HOMA Abwasser-Hebeanlage Sanistar Plus 630 D"

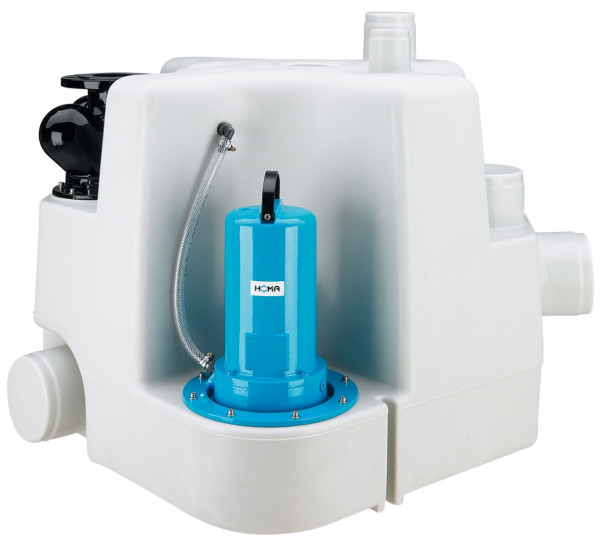

Abwasser-Hebeanlage SANISTAR PLUS 630 D
Einsatz: Fördern von Abwasser und
Fäkalien, auch mit groben und faserigen
Bestandteilen. Zur Entwässerung von
unterhalb der Rückstauebene liegenden
Räumen, in denen Abwasser anfällt, z. B.
in Wohnanlagen, Bürogebäuden oder
Gastronomiebetrieben nach DIN EN 12056.
Max. Temperatur des Fördermediums: 35 C,
kurzzeitig bis 60 C. DIN EN 12050-1: TÜV
Zertifiziert, Bauart geprüft und
überwacht. Bauart: Anschlussfertige
Doppelhebeanlagen mit Steuerung, zwei
300l-Sammelbehälter mit je einer Pumpe.
Sammelbehälter: Unverrottbarer, gas- und
geruchsdichter Kunststoff-Behälter.
Zuläufe: 1 x DN 150 horizontal 300 mm
Zulaufhöhe, 1 x DN 150 vertikal 400 mm
Zulaufhöhe mit 90 Grad-Formstück
(bauseits) als horizontaler Zulauf 600
mm oder höher horizontal schwenkbar, 1 x
DN 100 vertikal, 700 mm Zulaufhöhe, 2 x
DN 150 Verbindungsstutzen für Behälter
in Tandemaufstellung. Druckanschluss:
Flansch DN 80. Elastisches
Übergangsstück DN 80/DN 100. Im
Druckanschluss integrierte
weichdichtende Kugel-Rückschlagklappe.
Entlüftungsstutzen: DN 70 vertikal.
Anschluss für Handmembranpumpe R1" IG.
Reinigungsöffnung mit Schraubdeckel.
Steuerung: Elektronisches Schaltgerät
zur Steuerung und Überwachung aller
wichtigen Betriebsfunktionen.
Pneumatische Niveausteuerung mit
Staudruckschaltung. Pumpenwechsel nach
jedem Schaltspiel. Zuschaltung der
zweiten Pumpe bei Spitzenlast. Bei
Ausfall einer Pumpe automatisches
Umschalten auf Reservepumpe. Motorschutz
mit Temperaturüberwachung der Wicklung.
Optische Störanzeige. Alarmsignal durch
eingebauten Summer. Potentialfreie
Sammelstörmeldung. Drehrichtungs-
Kontrollanzeige. Netzstecker.
Anschlussmöglichkeit für
ServCom-Diagnosegerät (s. Zubehör) zur:
Abfrage von Betriebsstunden,
Schaltspielen, Wartungsintervall,
unnormalen Betriebsbedingungen,
Veränderung der Schaltniveaus. Einfaches
Nachrüsten auf netzunabhängigen Alarm
durch Einsetzen von 9V Akku (s.
Zubehör). Hydraulik: Im Sammelbehälter
integrierte Pumpenkammer. Vertikaler
Druckanschluss DN80. Freistrom
(Vortex)-Laufrad mit einem freien
Durchgang von 45 mm. Motor:
Druckwasserdichter Elektromotor mit
2-poliger Wicklung. Isolationsklasse der
Wicklung H, Schutzart IP 68.
Thermofühler in der Wicklung zur
Temperaturüberwachung. Wellenlagerung:
Robuste, wartungsfreie, dauergeschmierte
Wälzlager. Dichtung: 3-fache
Radialdichtung. Betriebsart:
Aussetzbetrieb. Werkstoffe: Druckdeckel:
GG EN-GJL-250 Laufrad: GG EN-GJL-250
Motorgehäuse: GG EN-GJL-250
Sammelbehälter: Polyethylen Motorwelle:
Edelstahl 1.4104 Mechan.
Verbindungsteile: Edelstahl O-Ringe: NBR
Wellendichtringe: NBR Oberlager:
Rillenkugellager Unterlager:
Rillenkugellager Lackierung/Beschichtung
Pumpe: Zweikomponenten-Lack auf
Epoxidharz-Basis, RAL 5012. Technische
Daten: Förderstrom Q: 36,0 m3/h - 0,0
m3/h Förderhöhe Hman: 6,0 m - 15,5 m
Anzahl Pumpen: 2 Behältervolumen: 600 l
Leistung P1: 3,0 kW Leistung P2: 2,1 kW
Frequenz: 50 Hz Spannung: 400 V
Stromart: Drehstrom Nennstrom: 5,1 A
Startart: Direkt Druckanschluss: DN80
Gewicht: 204 kg Drehzahl: 2900 1/min
Anschlusskabel: H07RN8-F PLUS - 6G1,5
Länge Anschlusskabel: 4 m Lieferumfang:
2 Behälter mit 2 Pumpen, weichdichtender
Kugel-Rückflußverhinderer,
Druckanschluss mit Flansch DN 80 und DN
80/DN 100 elastischem Übergangsstück mit
Schellen. Elastische Verbindungsstücke
für Zulauf DN 100 und Entlüftung DN 70
mit Schellen. Pneumatische
Niveauschaltung. Elektronisches
Steuergerät mit Netzkabel und
Schutzkontaktstecker (1-Ph) bzw.
CEE-Stecker 16 A (3-Ph). Fabrikat: HOMA
