STEUERGERÄT FÜR 1 DREHSTROM-PUMPE
3-phasig, DIREKTSTART PCM15H-D (2 11,5A)
Steuergerät für eine... mehr

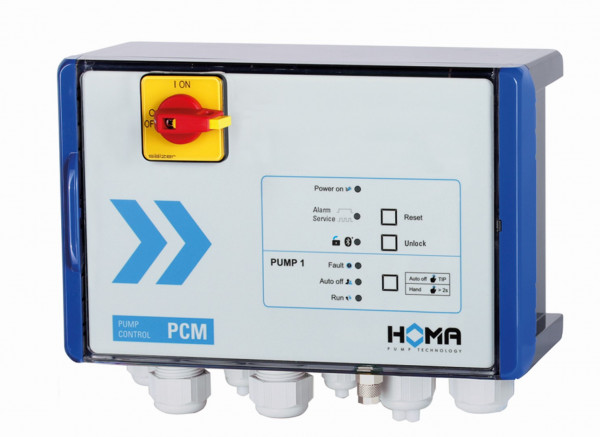

Produktinformationen "HOMA Pumpensteuerung PCM15H-D"
STEUERGERÄT FÜR 1 DREHSTROM-PUMPE
3-phasig, DIREKTSTART PCM15H-D (2 11,5A)
Steuergerät für eine Tauchmotorpumpe mit
Stecker ohne Hauptschalter 1 oder 2
Ex-Barrieren für Niveausonde und
Hochwasserschwimmer (Option) 3
unterschiedliche
Niveauerfassungs-Systeme wählbar.
Konfiguration, Inbetriebnahme und
Diagnose mit Smartphone- bzw. Tablett
PC-HOMAPP möglich. Direkt startende
Pumpe mit Nennstrom von 2-11,5A
anschließbar. Auch für
EX-Tauchmotorpumpen geeignet.
Standard-Parameterdaten können vom
HOMA-Server geladen werden.
Kommunikation der Pumpensteuerung mit
der APP über Bluetooth-Verbindung.
Gehäuse aus Polycarbonat mit bedruckter
Frontfolie Hohe Schutzart: IP66
Abmessungen: 271*170*120mm (B*H*T)
Betriebsspannung: 3 x 400V/N/PE 50Hz
Schaltleistung: max. 11,5A je Pumpe
PCM-Anschlüsse - Leistungsschütz je
Pumpe bis 5,5kW, Leistungsadern der
Pumpenkabel werden direkt am Schütz
angeschlossen - zur Niveauerfassung ist
ein Drucksensor zum Anschluss an ein
Staurohr auf der Steuerplatine montiert,
digitale Eingänge zum Anschluss von bis
zu 2 Schwimmerschalter und ein 4-20mA
Eingang zum Anschluss von 2-Draht
Niveausonden (zum Beispiel
hydrostatische Einhängesonden oder
Ultraschallsonden) - Separater Eingang
für Hochwassermeldung
(Schwimmerschalter) - Strommessung: zum
Schutz der Pumpe vor Überlast wird der
Betriebsstrom elektronisch in der Phase
L1 überwacht. - Thermoschutz: für die
thermische Überwachung der Pumpe können
Bimetall-Schalter (Klixon), die in der
Motorwicklung eingebettet sind
angeschlossen werden. - 2 potenzialfreie
Meldekontakte - Drehfelderkennung -
Netzunabhängiger Alarm - Datum und
Uhrzeit für Ereignis- und
Störmeldelisten - Batterie für den
Erhalt von Datum und Uhrzeit bei
Spannungsausfall PCM-Bedienung - 3
Taster zur "Störmeldequittierung und
Bluetooth-Freigabe", Umschaltung
"Hand-0-Auto" - 6 verschiedenfarbige LED
s für die Anzeigen "Betriebsbereit",
"Alarm", "Bluetooth eingeschaltet",
"Pumpe gestört", "Pumpe läuft" und
"Vorwahlschalter befindet sich nicht im
Autobetrieb". PCM-Konfiguration,
Inbetriebnahme, Diagnose - Funktionen
werden über eine kostenlos erhältliche
Smartphone bzw. Tablett PC APP
realisiert - Password geschütztes Menü
speziell für Service und Inbetriebnahme
- Viele Standard-Konfigurationen über
HOMA download Center erhältlich -
Weiterleiten von Anlagenzuständen und
Einstellparameter über Smartphone
Funktionen - Anzeige von
Betriebsstunden, Zahl der Starts und
Wartungsintervallen - Verzeichnis für
technische Informationen wie
Bedienungsanleitung und Anschlusspläne
in der APP enthalten. Komplett
anschlussfertig verdrahtet.
